Otpornost na vatru aluminijske kompozitne ploče: objašnjenje stupnjeva A2, B1 i B2

Kada je izvođač radova na fasadama primio isporuku aluminijskih kompozitnih ploča s certifikatom A2 na papiru, ploče su ipak pokvarene na gradilištu jer je jezgra bila vidljivo polietilenska kada se rub otvorio. Ta jedina inspekcija razotkrila je jaz između papirologije i stvarnosti. Zaključak bi trebao voditi svakog kupca: A2 ploče s mineralnom jezgrom ne doprinose značajno požaru, B1 ploče sa usporenim plamenom otporne su na paljenje, ali gore pod dugotrajnom izloženošću, a standardne ploče s polietilenskom jezgrom tope se, pale i ubrzavaju širenje plamena. Ovaj članak objašnjava što određuje takvo ponašanje, kako se mjere klasifikacije A2, B1 i B2 i zašto je proizvodna linija pravo jamstvo iza bilo kojeg certifikata o protupožarnosti.

Što određuje otpornost na vatru aluminijske kompozitne ploče

ACP ploča je sendvič od dvije tanke aluminijske opne i polimerne jezgre. Aluminijska opna topi se na oko 660 stupnjeva Celzijusa, ali ne oslobađa značajnu toplinu tijekom izgaranja. Jezgra je komponenta koja kontrolira ponašanje požara.

• Formulacija jezgre: standardni polietilen, polietilen koji usporava plamen ili nezapaljiva smjesa punjena mineralima
• Ujednačenost jezgre: dosljedno miješanje i punjenje po cijeloj širini ploče
• Snaga prianjanja: ljepilo mora izdržati toplinu i spriječiti rano ljuštenje kože
• Debljina opne: deblja opna odgađa kontakt plamena s jezgrom, ali ne mijenja klasifikaciju požara

Praktična posljedica je jednostavna. Dvije ploče s identičnom aluminijskom opnom mogu se potpuno drugačije ponašati u požaru ako im se jezgre razlikuju. To je razlog zašto razgovor o vatrootpornosti mora započeti s jezgrom i završiti s proizvodnim procesom.

Objašnjenje klasifikacija požara A2, B1 i B2

Klasifikacije požara definirane su testovima reakcije na požar, a ne marketinškim jezikom. U Europi je referenca EN 13501-1. U Kini je referenca GB/T 8624. Oba sustava procjenjuju otpuštanje topline, širenje plamena, stvaranje dima i plamene kapljice, a zatim dodjeljuju ploču klasi.

A2 nije samo bolji B1. Test A2 zahtijeva vrlo malo ukupno otpuštanje topline, nisku vršnu stopu otpuštanja topline i odsustvo plamenih kapljica. B1 i dalje dopušta izgaranje, ali ograničava brzinu širenja plamena po ploči. U praksi, ploče A2 mogu se postaviti na fasade bez dodatnih slojeva protupožarne barijere, dok ploče B1 u mnogim zemljama zahtijevaju šuplje barijere i protupožarne prepreke između katova.

Čitanje testnih podataka: Ograničavajući indeks kisika i brzina otpuštanja topline

Dva broja daju brzu i iskrenu sliku jezgre panela prije nego što uđe u zgradu. Prvi je granični indeks kisika. Drugi je vršna brzina otpuštanja topline iz testa konusnog kalorimetra. Oba se pojavljuju u ispitnoj dokumentaciji koja bi trebala pratiti svaki protupožarni ACP potrošni materijal.

Ograničenje indeksa kisika prema materijalu jezgre

Indeks ograničavanja kisika označava minimalnu koncentraciju kisika u kojoj materijal nastavlja gorjeti nakon uklanjanja izvora paljenja. Normalni zrak sadrži oko 21 posto kisika, što je upravo razlog zašto standardna polietilenska jezgra s LOI od 18 lako gori u sobnoj vatri. B1 vatrootporna jezgra obično doseže LOI od 30 do 35, što znači da joj je potrebna atmosfera bogata kisikom da nastavi goreti i obično će se sama ugasiti kada plamen nestane. Mineralna jezgra A2 doseže vrijednosti LOI iznad 60, tako da ne održava izgaranje pri bilo kojoj koncentraciji kisika dostupnoj u požaru zgrade. Ovaj jedan broj objašnjava većinu praktičnih razlika između tri razine proizvoda prije nego što se zakaže testiranje velikih razmjera.

Stopa otpuštanja topline tijekom vremena

Ove krivulje pokazuju koliko brzo materijal jezgre oslobađa toplinu tijekom testa konusnog kalorimetra pri intenzitetu zračenja sličnom požaru u prostoriji. Standardna PE jezgra postiže vršnu brzinu oslobađanja topline od oko 650 kilovata po kvadratnom metru unutar dvije minute nakon izlaganja. B1 vatrootporna jezgra ima maksimalnu snagu od oko 300 kilovata po kvadratnom metru, što je manje od polovice vršne vrijednosti PE, ali još uvijek predstavlja značajan doprinos požaru. Mineralna jezgra A2 ostaje ispod 60 kilovata po četvornom metru tijekom cijelog testa, pa se opisuje da ploče A2 imaju zanemariv doprinos požaru. Najveća brzina oslobađanja topline kontrolira okomito širenje plamena na fasadi, a razlika između tri krivulje je razlika između ograničene vatre i one koja putuje prema gore kroz ovojnicu zgrade.

Gdje je svaki stupanj požara potreban

Građevinski propisi koriste klasifikaciju požara kako bi ograničili posljedice požara, a zahtijevana klasa raste s visinom zgrade, opterećenjem ljudi i poteškoćama pri evakuaciji. Tablica u nastavku koristi ljestvicu od pet točaka za prikaz minimalnih zahtjeva po aplikaciji.

Grafikon primjenjuje ljestvicu zahtjeva od pet točaka na odabrane građevinske primjene. Visoke fasade i transportne stanice nalaze se na maksimalnoj razini jer je okomito širenje plamena primarni rizik za sigurnost života. Bolnice i škole zahtijevaju ocjenu A2 na većini reguliranih tržišta jer su stanari ljudi koji se ne mogu sami evakuirati. Niske komercijalne zgrade ponekad prihvaćaju stupanj B1, ali samo kada dizajn fasade dodaje barijere sa šupljinama i protupožarne zaustavitve. Unutarnji zasloni i privremeni eksponati imaju najniži prag, no čak je i tamo jezgra B1 sigurnija kada su kabeli za rasvjetu i razvodnici u blizini. Ljestvica je pojednostavljenje, ali odražava logiku kodova kao što su EN 13501 i GB/T 8624.

Usporedba A2, B1 i standardnih PE jezgrenih ploča

Odluka se rijetko odnosi na odabir najsigurnijeg materijala u izolaciji. Radi se o usklađivanju ploče s profilom rizika zgrade i proračunom. Radarski grafikon u nastavku uspoređuje tri osnovne vrste prema šest kriterija.

Radarska karta uspoređuje A2, B1 i standardne PE jezgre prema šest kriterija koji utječu na sigurnosne i komercijalne odluke. A2 je vodeći u zaštiti od požara i zaštiti okoliša jer mineralna jezgra ne gori i proizvodi manje dima. B1 pobjeđuje u ravnoteži mogućnosti oblikovanja i cijene, zbog čega ostaje popularan izbor za unutarnje obloge i natpise. Standardni PE je najlakši za rezanje, savijanje i oblikovanje te je najjeftiniji za proizvodnju, ali njegova slaba otpornost na vatru uklanja ga s vanjskih zidova u većini jurisdikcija. Oblik svakog poligona pokazuje da niti jedna jezgra nije najbolja na svakoj osi, tako da kupac mora uskladiti ocjenu ploče s profilom rizika zgrade. U praksi, A2 je obvezan tamo gdje je životna sigurnost ugrožena, a PE je prihvatljiv samo tamo gdje je rizik od paljenja nizak i udaljenosti za bijeg kratke.

Zašto proizvodna linija odlučuje je li certifikat istinit

Klasifikacije A2 i B1 vrijede samo kada se ploča proizvodi u stabilnom i kontroliranom procesu. Mineralna jezgra u A2 ploči mora biti ravnomjerno raspoređena po širini ploče. Ako se formulacija jezgre razlikuje od role do role, s njom varira i otpornost na vatru. Linija koja je preinačena iz standardne PE proizvodnje možda neće održavati temperaturni profil, preciznost miješanja i postavke tlaka potrebne za A2 jezgru.

To je razlog zašto ozbiljni proizvođači panela odvajaju svoje A2 linije od svojih PE linija i dokumentiraju postupke prijelaza. Protupožarnost živi u procesu proizvodnje koliko i u kemiji jezgre. Linija izgrađena za A2 ispis će uključivati ​​precizno doziranje, inline testiranje ljuštenja i kontrolu debljine što ne može pružiti linija opće namjene.

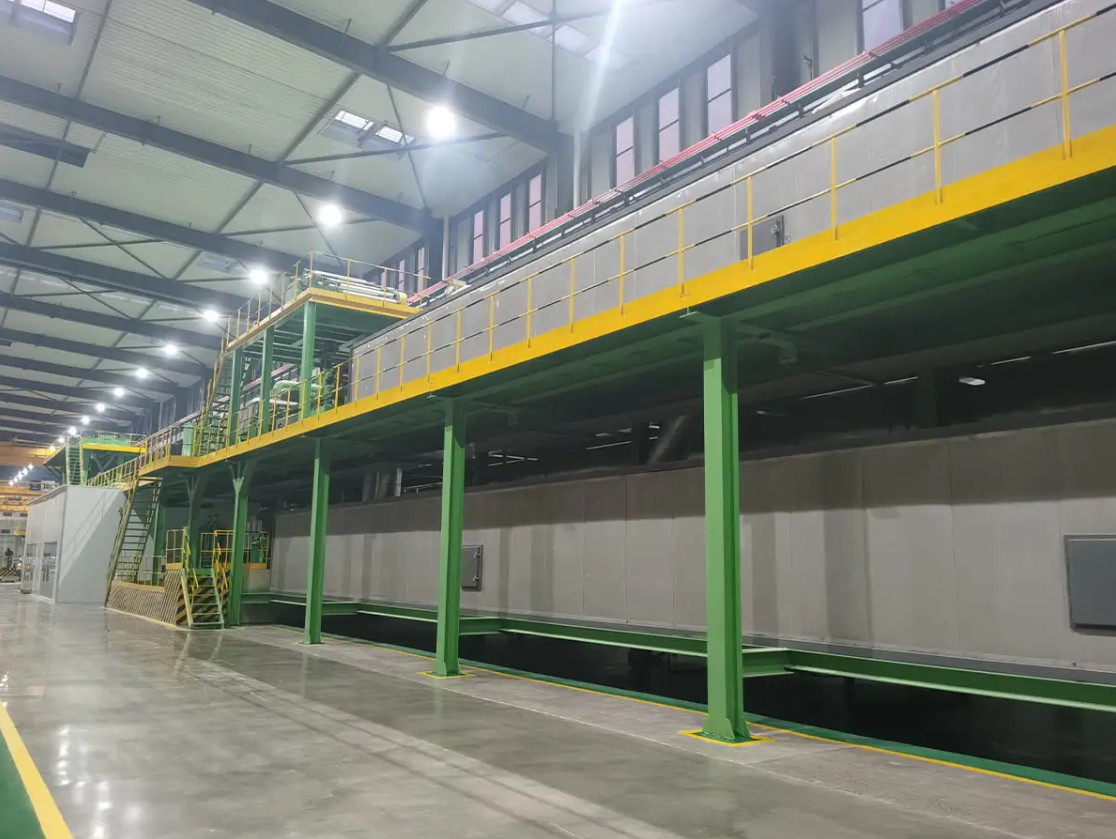

A2 linija za laminiranje metalnih kompozitnih ploča s infracrvenim grijanjem Ova kontinuirana linija za laminiranje dizajnirana je posebno za A2 vatrootporne ploče, odvajajući pripremu jezgre od laminacije kako bi se pojednostavilo ulaganje. Njegova infracrvena pećnica treće generacije smanjuje potrošnju energije za više od 50%, što je čini praktičnim izborom za dosljednu proizvodnju visokog prinosa. Pogledajte proizvod →

Kada se ploče proizvode na liniji koja je dizajnirana za ocjenu, certifikat postaje izjava o procesu koji je u tijeku umjesto jednokratnog testa. Ovo je razlika između nasumičnog prolaska serije i svake serije koja zadovoljava isti standard.

Što provjeriti pri kupnji vatrootpornih ACP ploča

Kupci su često iznenađeni da isti naziv razreda može pokriti vrlo različite razine kvalitete. Sljedeće provjere odvojit će pravu vatrootpornu ploču od one s novom oznakom.

1. Zatražite izvorno izvješće o ispitivanju i usporedite opis ploče, debljinu i gustoću jezgre s isporučenom robom.
2. Potvrdite da dobavljač proizvodi na liniji dizajniranoj za A2 ili B1 jezgru, a ne na modificiranoj PE liniji.
3. Otvorite uzorak s najmanje tri različite zavojnice i provjerite boju jezgre, gustoću i ujednačenost.
4. Zatražite zapis o seriji doziranja aditiva za usporavanje plamena za svaku proizvodnu seriju.
5. Pošaljite uzorke iz različitih datuma proizvodnje u neovisni laboratorij na testiranje provjere.

Certifikat je snimka jednog testa na jednom skupu ploča. Ujednačenost serije do serije svojstvo je proizvodne opreme, a ne certifikata. Ako dobavljač ne može pokazati kontrolirano doziranje, bilježenje temperature i inline provjere kvalitete, oznaka A2 nije pouzdana.

Integrirana A2 linija za proizvodnju namotaja i kompozitnih ploča Ova proizvodna linija kombinira mineralnu jezgru, ljepilo i metalne obloge u jednom kontinuiranom procesu, podržavajući preciznu kontrolu potrebnu za certifikaciju stupnja. To je ključna investicija za proizvođače koji ulaze na A2 tržište s pouzdanom ujednačenošću od serije do serije. Pogledajte proizvod →

Za proizvođače panela koji planiraju ući na A2 tržište, proizvodna linija za A2 zavojnice ključna je investicija jer integrira mineralnu jezgru, ljepilo i aluminijske obloge u jedan kontinuirani proces s preciznošću koju zahtijeva certifikacija stupnja.

Usklađivanje proizvodne linije s ciljanim stupnjem požara

Nakon što je tražena klasa potvrđena, sljedeće pitanje je treba li proizvođač panela jednostruku liniju ili fleksibilnu liniju. Proizvodnja zavojnice A2 radi stabilnom brzinom s mineralnom jezgrom kojoj je potrebna precizna kontrola napetosti. Proizvodnja B1 odvija se na različitom temperaturnom profilu jer polietilen koji usporava plamen ima drugačiji protok taline. Linija koja tvrdi da proizvodi obje ocjene trebala bi biti potvrđena zasebno za svaku konfiguraciju.

Linija za proizvodnju metalnih kompozitnih ploča dvostrukog razreda A2/B1 Ova fleksibilna linija prebacuje se između PE/B1 ekstrudiranih jezgri i A2 anorganskih jezgri pomoću mobilne platforme, dopuštajući jednom stroju da opslužuje i tržišta visokih i niskih zgrada. Nudi brzu promjenu i smanjuje potrebe za kapitalom za proizvođače koji ciljaju na više stupnjeva požara. Pogledajte proizvod →

Dvosmjerna linija A2/B1 daje proizvođaču fleksibilnost da promijeni materijal jezgre i izlaznu ocjenu bez kupnje zasebnog stroja. Ovo je korisno za proizvođače panela koji opslužuju tržišta visokih i niskih zgrada. The vodič za odabir proizvodne linije metalnih kompozitnih ploča visokih performansi detaljnije pokriva godišnju proizvodnju, vrijeme prijelaza i rukovanje osnovnim materijalom.

Otpornost na vatru počinje u jezgri i završava na proizvodnoj liniji

Otpornost na vatru aluminijskih kompozitnih ploča je mjerljivo, standardno definirano svojstvo koje počinje s formulacijom jezgre i završava s disciplinom proizvodne linije. A2 je jedini stupanj koji se u praktičnom smislu može nazvati nezapaljivim. B1 je ozbiljna, ali ograničena razina sigurnosti. Standardne PE ploče ne bi se trebale koristiti tamo gdje postoji problem s evakuacijom ili okomitim širenjem plamena.

Kupci koji provjere izvješće o ispitivanju, usporede granični indeks kisika i brzinu otpuštanja topline i revidiraju proizvodnu liniju neće biti iznenađeni sljedećom inspekcijom na gradilištu. Ako paneli na kamionu imaju istu ocjenu kao certifikat, profil rizika zgrade je upravo onakav kakav je arhitekt namjeravao.

Kontaktirajte naš inženjerski tim kako biste razgovarali o zahtjevima linija A2 i B1, nabavi osnovnog materijala i tehničkim kriterijima prihvatljivosti prije finaliziranja vašeg plana opreme.
